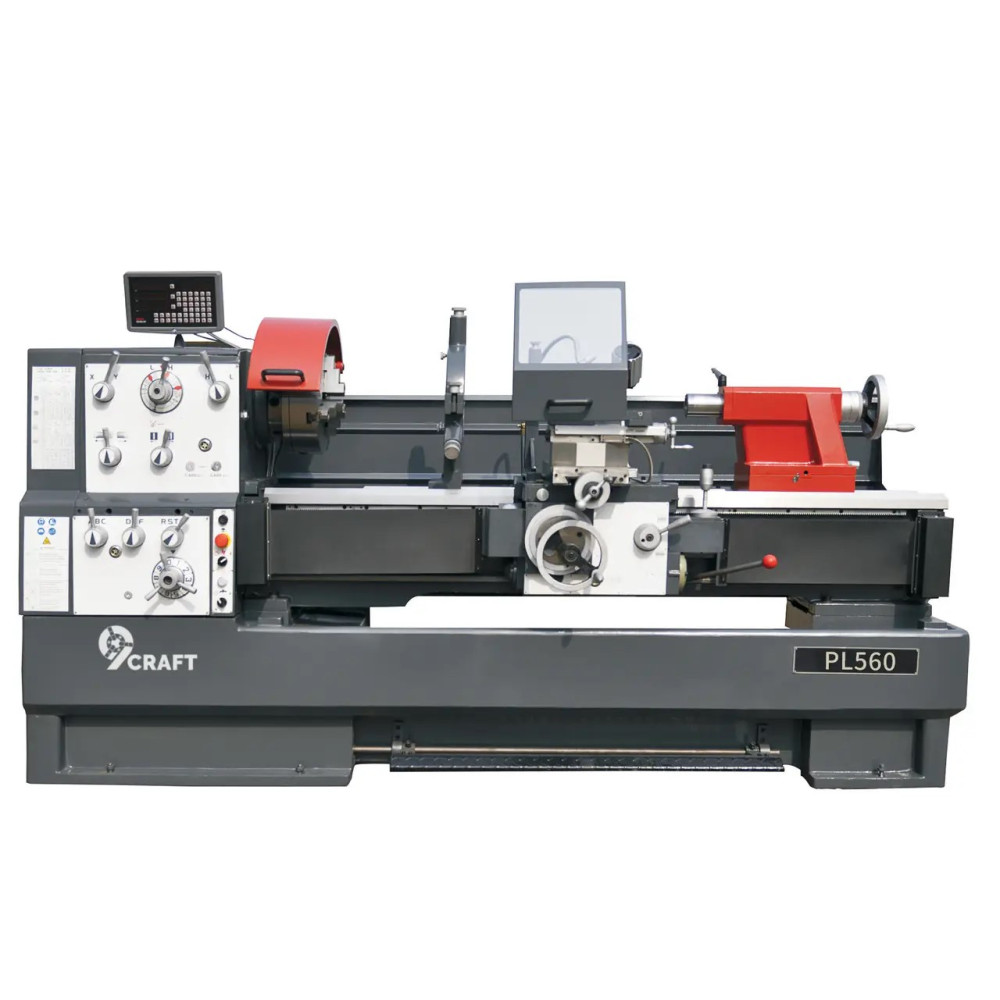

ТОКАРНО-ГВИНТОРІЗНИЙ ВЕРСТАТ 9CRAFT PL560

ТОКАРНО-ГВИНТОРІЗНИЙ ВЕРСТАТ 9CRAFT PL560

Токарно-гвинторізний верстат 9craft PL560 призначений для токарної обробки деталей в умовах дрібносерійних та серійних виробництв. Особливостями даної моделі є збільшений прохідний отвір у шпинделі діаметром 80 або 105 мм, а також наявність ножного гальма. Токарно-гвинторізний верстат 9craft PL560 може мати міжцентрову відстань 1000, 1500, 2000, 3000 мм. Швидкість обертання шпинделя змінюється за допомогою зміни передавального відношення у коробці швидкостей. На цьому верстаті можна нарізати дюймові, метричні, модульні та діаметральні різьби. Є поздовжня та поперечна автоподача. Даний верстат може бути у виконанні для мереж з напругою 380в.

Стандартна комплектація:

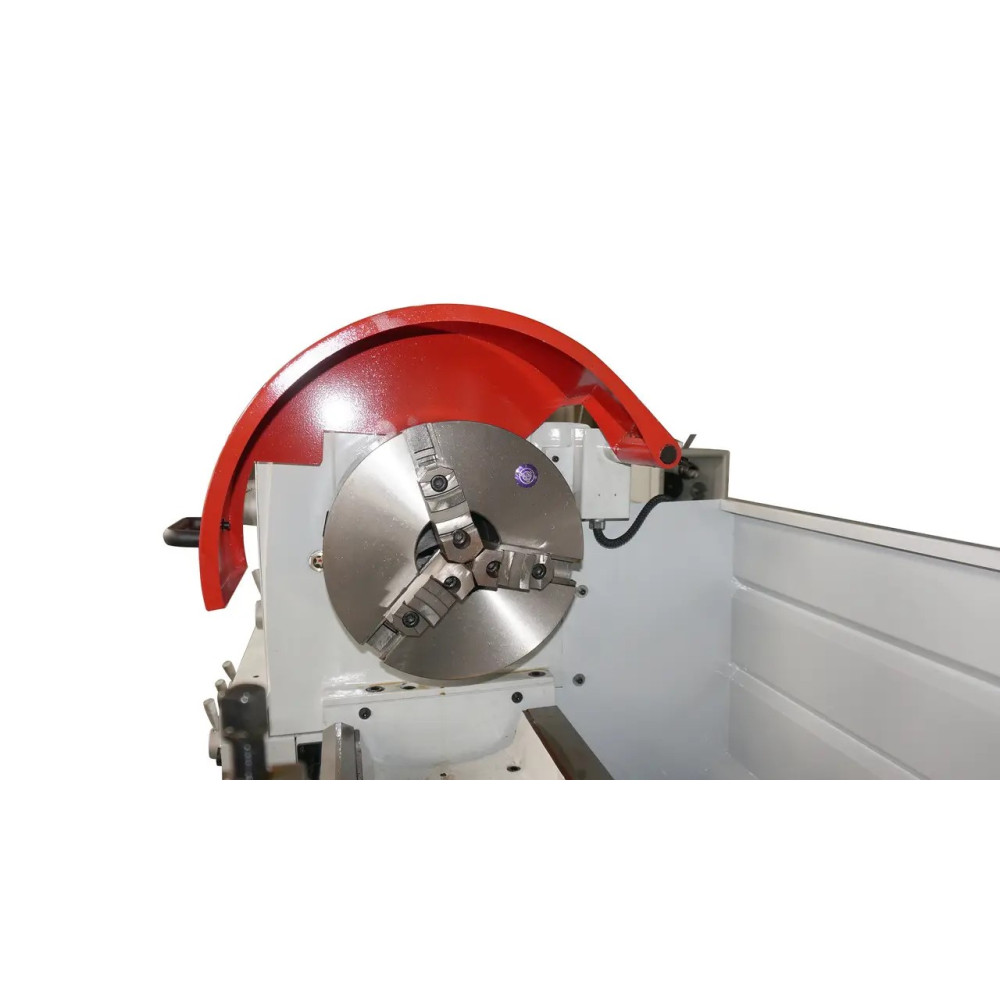

3-кулачковий патрон (Ø250 мм)

4-х кулачковий патрон (Ø320мм)

4-позиційний різцетримач

Нерухомий люнет

Рухливий люнет

Ніжне гальмо

Планшайба

Система подачі СОЖ

5ти позиційне гальмо супорта

Характеристики:

Відстань між центрами 1000/1500/2000/3000 мм

Діаметр обробки над станиною 560 мм.

Діаметр обробки над виїмкою (ГАП) 785 мм

Максимальний діаметр обробки над поперечним супортом 355 мм.

Ширина станини 350 мм

Конус отвору шпинделя КМ7

Прохідний отвір шпинделя 80/105 мм

Кількість швидкостей обертання шпинделя 12

Діапазон швидкостей шпинделя 25-1600 об/хв

Діапазон швидкостей поздовжньої автоподачі 0.020 - 0.573 мм/об (35)

Діапазон швидкостей поперечної автоподачі 0.059 - 1.646 мм/об (35)

Діапазон метричних різьблень 0.2 - 14 мм (47)

Діапазон дюймового різьблення 2-112 ниток/дюйм (60)

Діапазон модульних різьблень 0.1 - 7 м/п (39)

Діапазон діаметральних різьблень 4 - 112 д/п (50)

Хід малої поздовжньої подачі 130 мм.

Хід поперечного подавання 325 мм.

Хід пінолі задньої бабки 180 мм

Діаметр пінолі задньої бабки 75 мм

Конус пінолі задньої бабки MT5

Двигун 7,5 кВт

Додаткова комплектація:

Прискорене переміщення супорта

Окрема шафа керування

Кришка ходового гвинта

Кришка гвинтів подачі

Пристрій для точення конусів

Екран різцетримача

2-осьове УЦІ (1/1,5/2/3 мкм)

3-осьове УЦІ (1/1,5/2/3 мкм)

ХАРАКТЕРИСТИКИ

ОСНОВНІ

Споживана потужність 7.5 кВт

Максимальний діаметр диска 785 мм

Діаметр посадкового отвору 105 мм

Країна виробник Китай

Кількість обертів холостого ходу 1600 об/хв

Діаметр обробки над станиною 560 мм

Відстань між центрами 1000 мм

Діаметр отвору шпинделя 105 мм

ЧПУ Ні

Діаметр пінолі 75 мм

Хід пінолі 180 мм

Кількість швидкостей шпинделя 16 шт.

Кількість шпинделів 1 шт.

Тип електродвигуна верстата асинхронний

Діаметр обточування над супортом 355 мм

Стан Новий

ЗАГАЛЬНІ ПАРАМЕТРИ

Вага 2500 кг

Висота 1820 мм

Ширина 1130 мм

Довжина 2640 мм

ПАРАМЕТРИ МЕРЕЖІ

Частота 50 GHz

Споживаний струм 16 А

Напруга 380 В

ДОДАТКОВІ ПАРАМЕТРИ

Довжина заготівлі 3000 мм

Ширина заготовки 3000 мм

Товщина заготовки 785 мм

Конус задньої бабки МК5

Метрична різьба, М 47 мм

Дюймова різьба 60 Tpi
