ТОКАРНО-ГВИНТОРІЗНИЙ ВЕРСТАТ 9CRAFT GX320L 320X750 1100W 220В

ТОКАРНО-ГВИНТОРІЗНИЙ ВЕРСТАТ 9CRAFT GX320L 320X750 1100W 220В

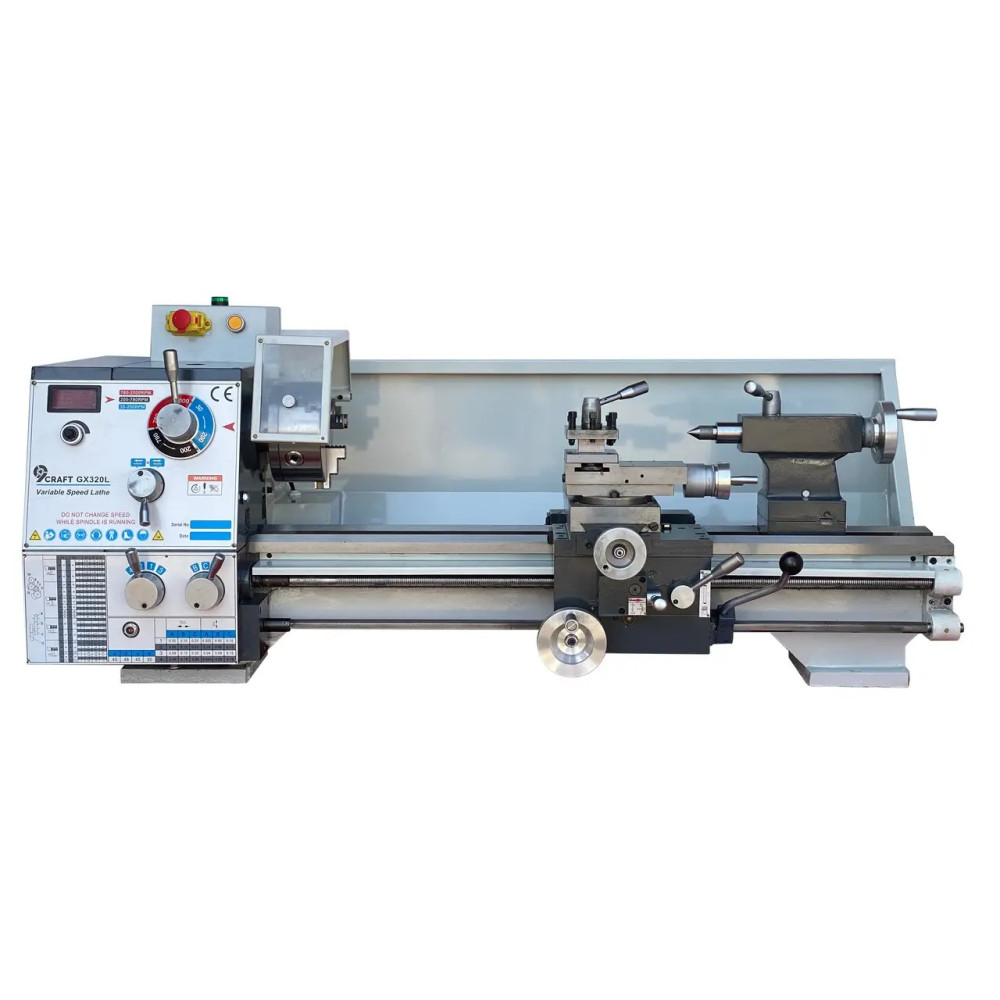

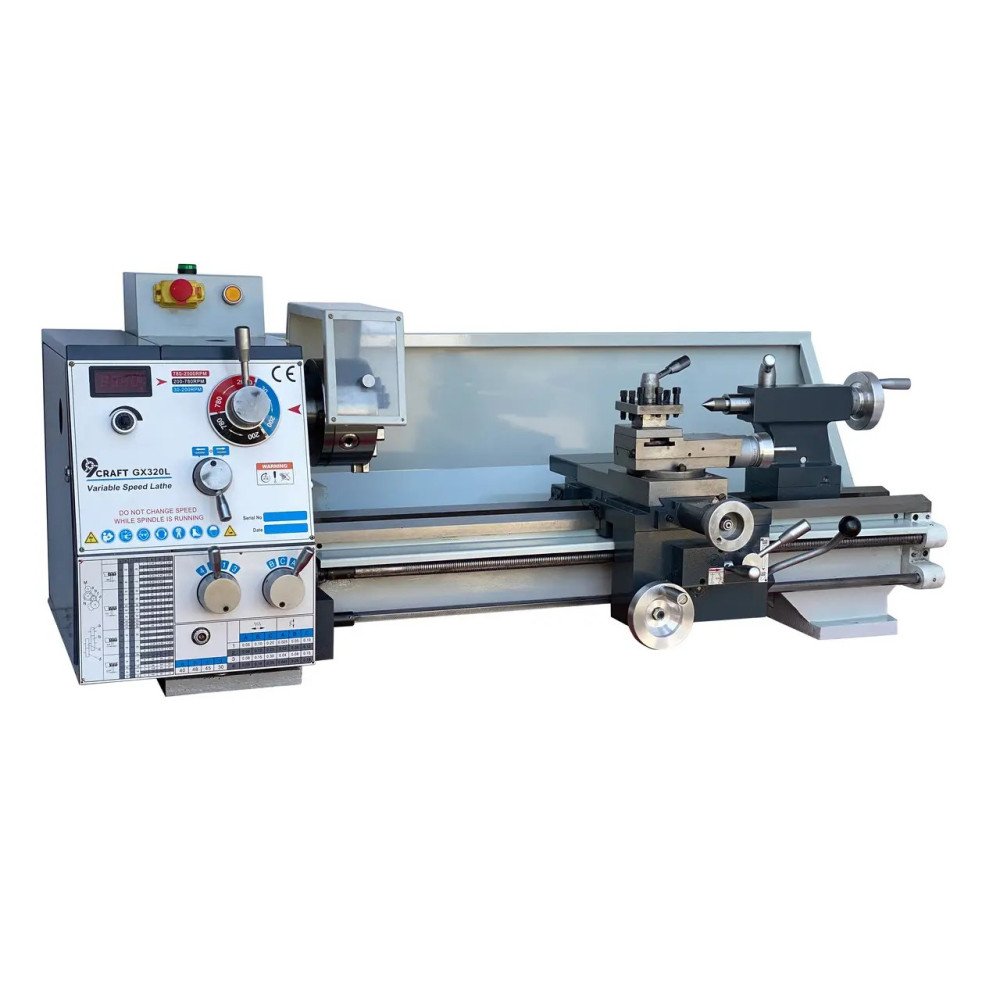

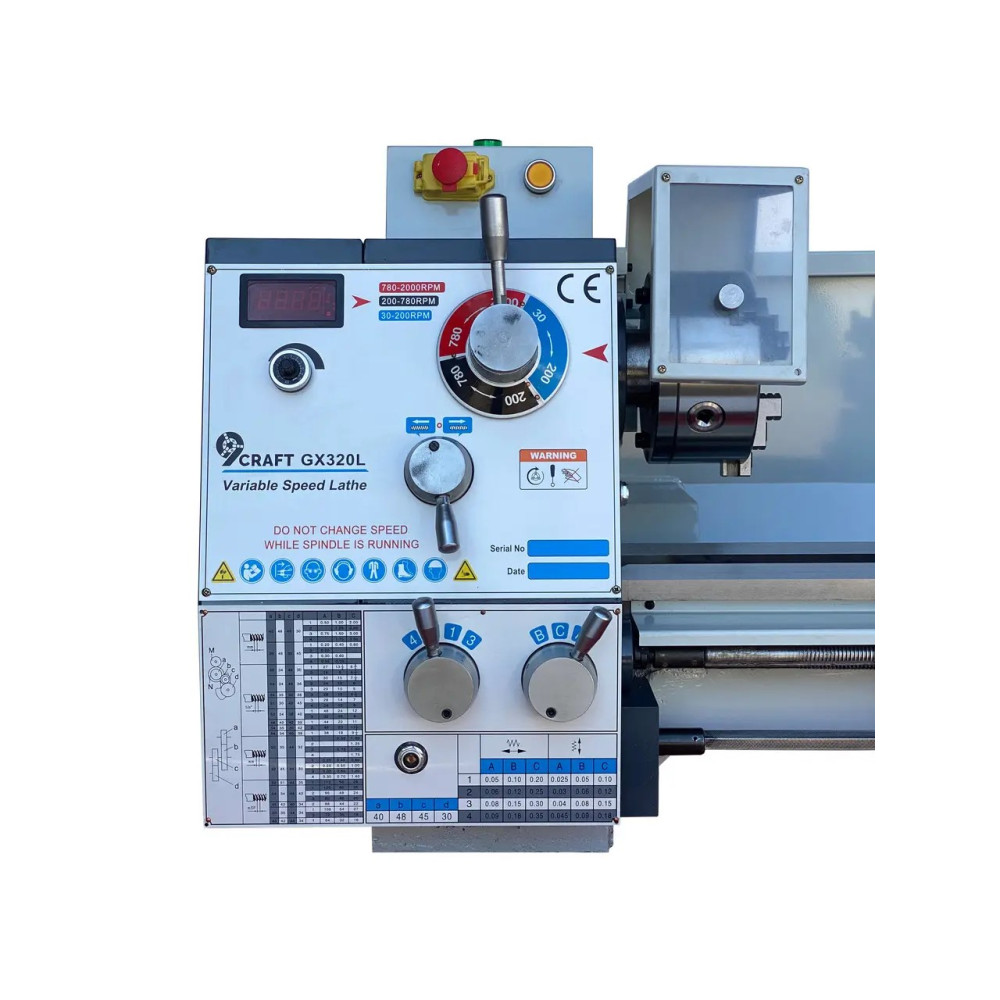

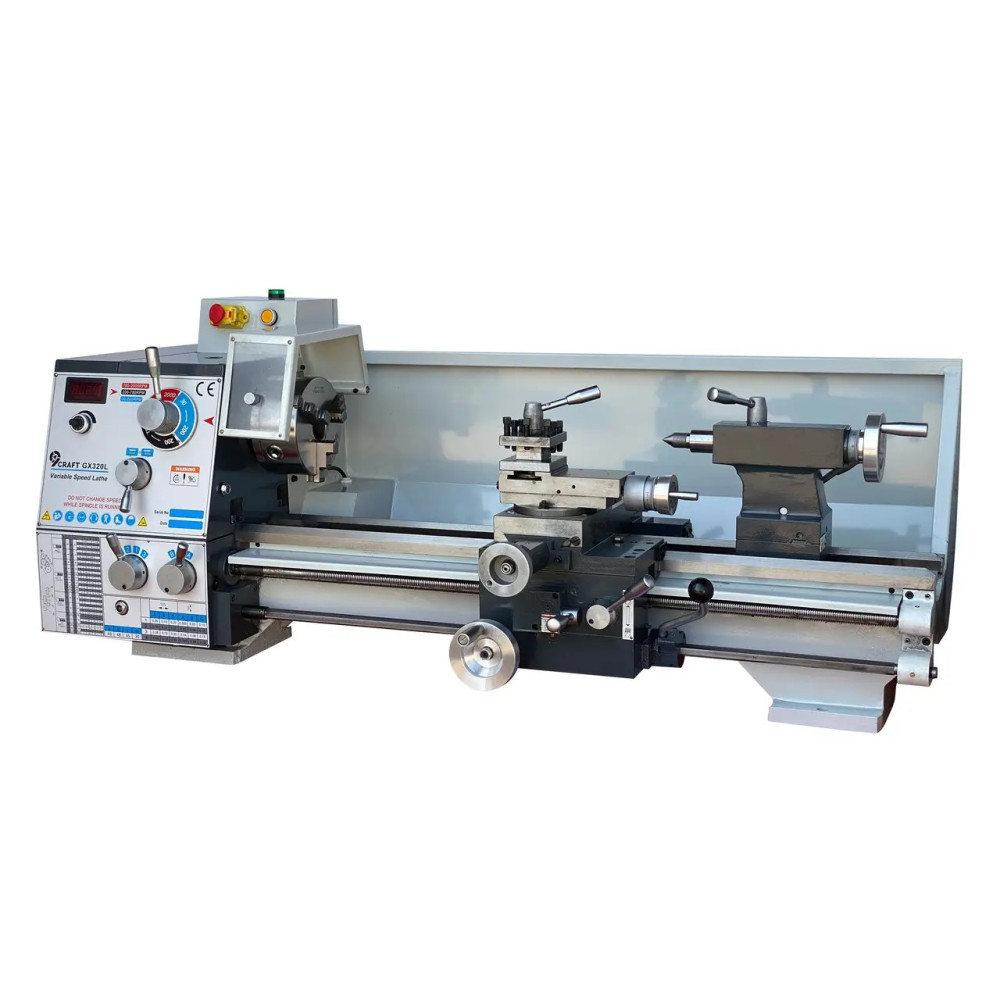

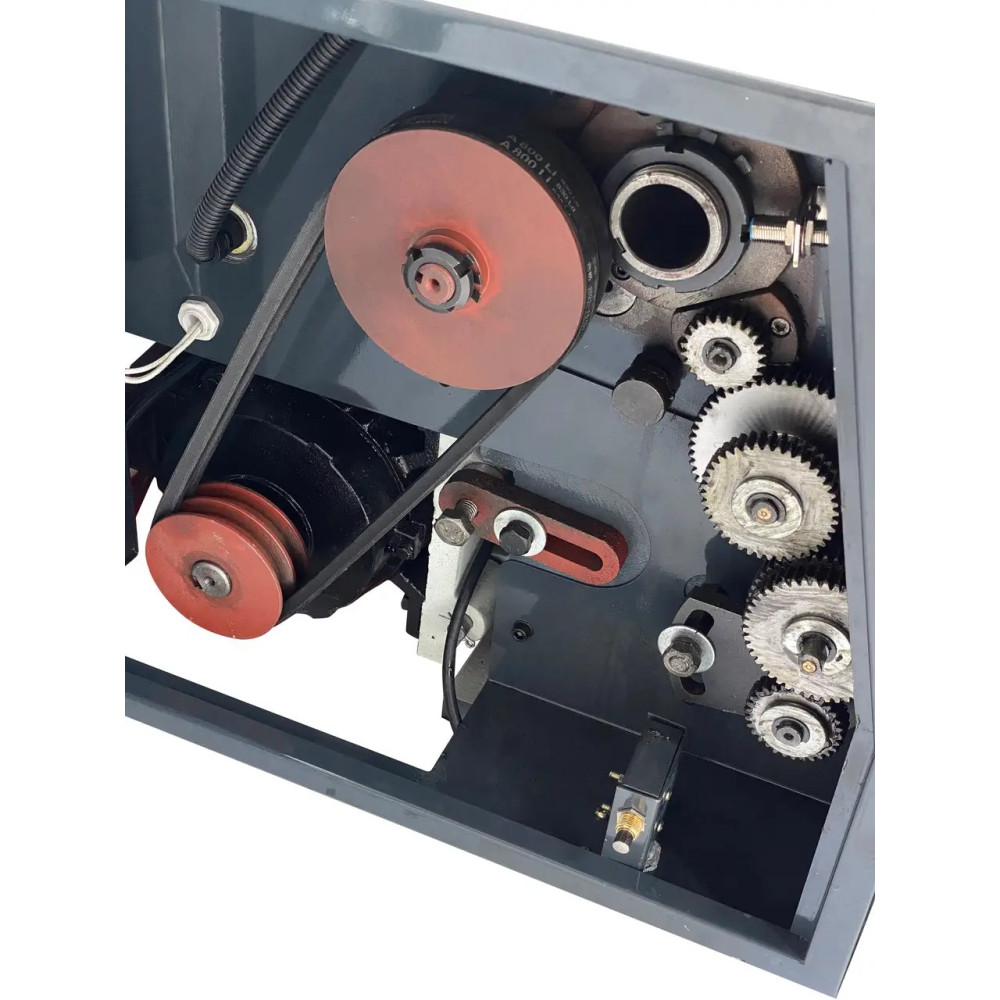

Настільний токарно-гвинторізний верстат 9craft GX320L має автоматичну поздовжню та поперечну подачу, а також характеризується високою якістю виконання. Передня бабка має коробку вибору швидкості обертання шпинделя, що дозволяє змінювати крутний момент в залежності від швидкості обертання токарного патрона. Шпиндель має 3 механічні передачі і регулятор обертів, який за допомогою частотного перетворювача змінює швидкість обертання асинхронного електродвигуна. Також є коробка перемикання швидкості подачі ходового гвинта, що дозволяє нарізати різьблення та змінювати швидкість автоподачі без зміни шестерень у гітарі. На даному верстаті можлива нарізка метричних, дюймових, модульних та різьб. На даному верстаті встановлено асинхронний електродвигун потужністю 1100 Вт. Можливий варіант із 380в 3-х фазним двигуном. Двигун передає крутний момент на коробку за допомогою двох клинових ременів. Станіна загартована та прецизійно відшліфована. Увімкнення шпинделя і перемикання напрямку обертання шпинделя здійснюється за допомогою важіля в правій частині супорта, що дуже зручно під час роботи. Токарний патрон має діаметр 160 мм та прохідний отвір у шпинделі 38 мм. Завдяки масивній конструкції супорта досягається висока якість поверхні, що обробляється. Токарно-гвинторізні верстати 9craft GX280L проходять зовнішній та внутрішній контроль якості.

• 1 рік гарантії

• Загартовані та шліфовані напрямні станини;

• Загартований шпиндель (DIN 6350);

• 1100W – потужність двигуна.

• 0-2000 об/хв 3 швидкості обертання шпинделя + частотний регулятор

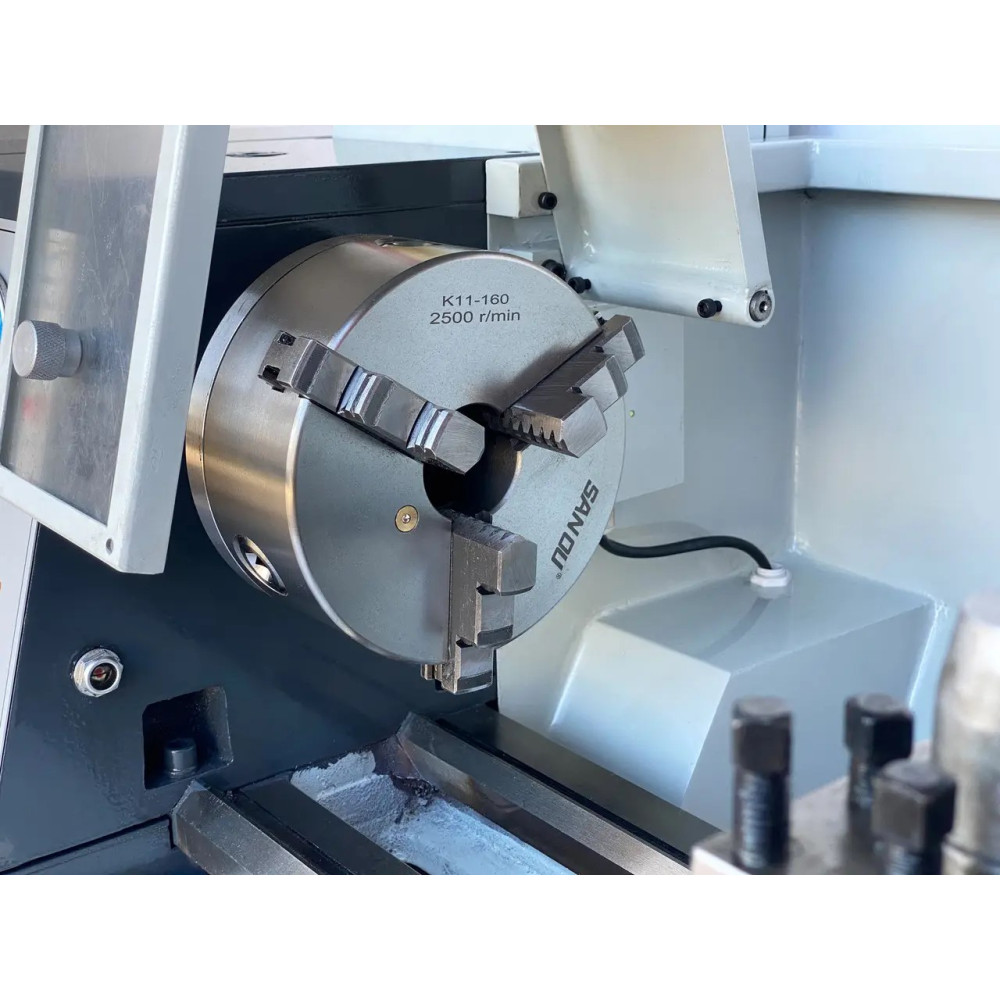

• 160 мм 3-х кулачковий патрон

• 170 мм ширина станини

• 38 мм прохідний отвір у шпинделі

• 750 мм Відстань між центрами

• 320 мм максимальний діаметр заготовки над станиною

• 185 мм діаметр обробки над супортом

• Наявність повноцінної коробки передач

• 310/360 кг вага нетто/брутто

• 1500х700х700 розмір упаковки

• Ліва/права автоматична поздовжня подача

• Ліва/права автоматична поперечна подача

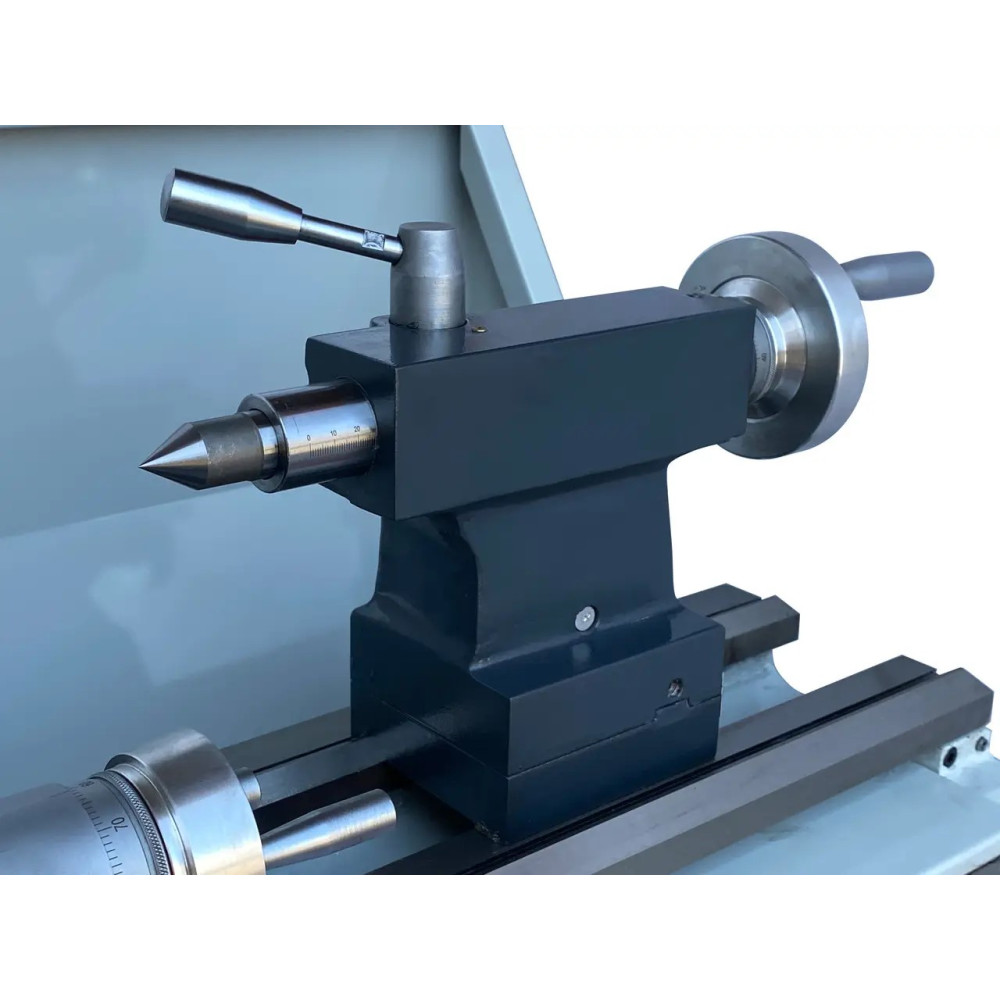

• 80мм – хід пінолі задньої бабки

• 35мм – діаметр пінолі задньої бабки

• 75мм – хід малої поздовжньої подачі

• 160 мм – хід поперечної подачі

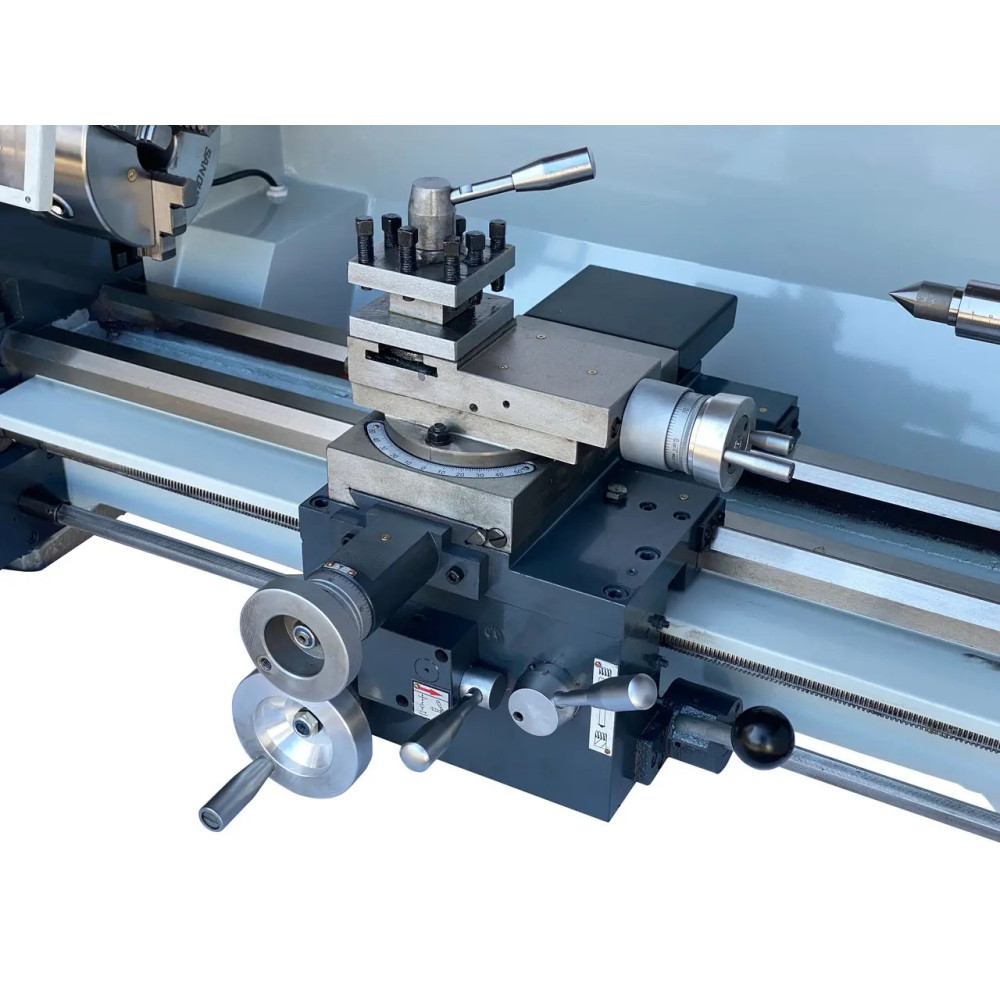

• 4 станції різцетримача

• Сталеві шестерні гітари

• КМ3 конус задньої бабки

• КМ5 конус шпинделя

• 0,2-3,5 мм крок метричних різьб (18 кроків)

• 4-48 TPI крок дюймових різьб (34 кроки)

• 0.2-1.75 mm крок модульних різьб (16 кроків)

• 16-120 /DP" крок діаметральних різьб (24 кроки)

Комплектація:

• Центр КМ3 1 шт

• Центр КМ5 1 шт

• 2 ріжкові ключі

• Зворотні кулачки

• Ключ патрона токарного

• Ключ для встановлення різців

• Інструментальна скринька

Додаткова комплектація:

Система подачі СОЖ

Робоче світло

4к патрон

Захист розтримувача

Рухливий люнет

Нерухомий люнет

Планшайба

ХАРАКТЕРИСТИКИ

ОСНОВНІ

Країна виробник Китай

Стан Новий

Споживана потужність 1.1 кВт

Тип електродвигуна верстата асинхронний

Діаметр обробки над станиною 320 мм

Кількість шпинделів 1 шт.

Діаметр отвору шпинделя 38 мм

Діаметр посадкового отвору 38 мм

Максимальний діаметр диска 280 мм

Кількість швидкостей шпинделя 3 шт.

Відстань між центрами 750 мм

Діаметр пінолі 35 мм

Хід пінолі 80 мм

Кількість обертів холостого ходу 1800 об/хв

Діаметр обточування над супортом 165 мм

ПАРАМЕТРИ МЕРЕЖІ

Споживаний струм 6 А

Напруга 220 В

Частота 50 GHz

ЗАГАЛЬНІ ПАРАМЕТРИ

Вага 350 кг

Довжина 1500 мм

Ширина 700 мм

Висота 700 мм

ДОДАТКОВІ ПАРАМЕТРИ

Довжина заготівлі 750 мм

Ширина заготовки 320 мм

Товщина заготовки 320 мм

Метрична різьба, М 18 мм

Дюймова різьба 18 Tpi

Конус задньої бабки МК3
