СВЕРДЛИЛЬНО-ФРЕЗЕРНИЙ ВЕРСТАТ 9CRAFT DM45GTH НА КОЛОНІ З НАРІЗКОЮ РІЗЬБ

СВЕРДЛИЛЬНО-ФРЕЗЕРНИЙ ВЕРСТАТ 9CRAFT DM45GTH НА КОЛОНІ З НАРІЗКОЮ РІЗЬБ

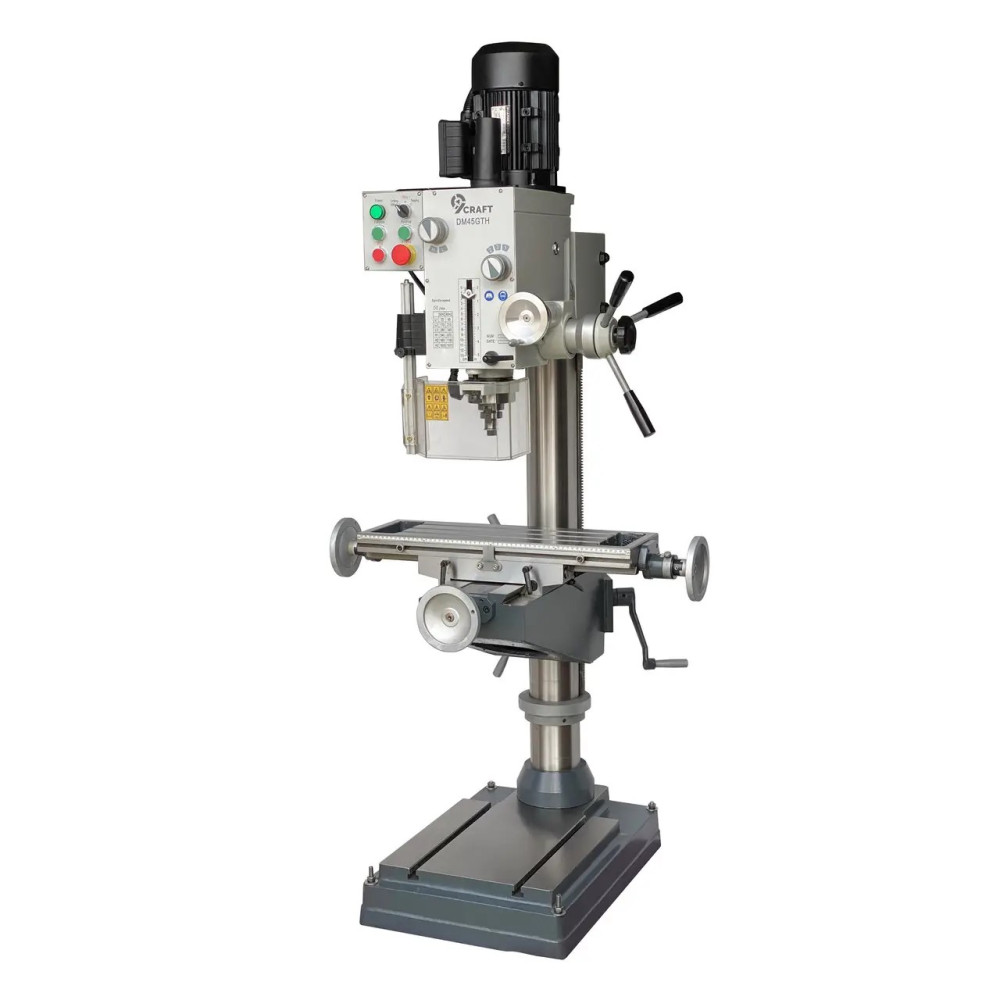

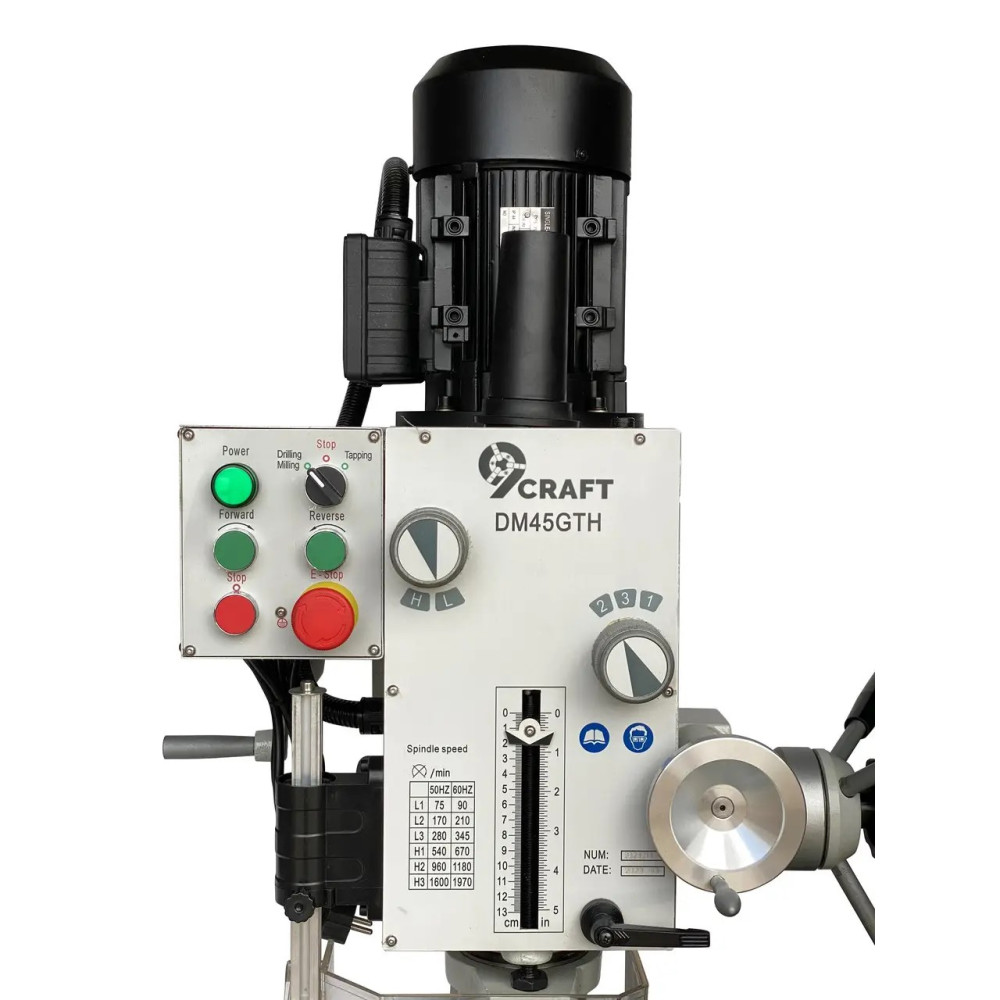

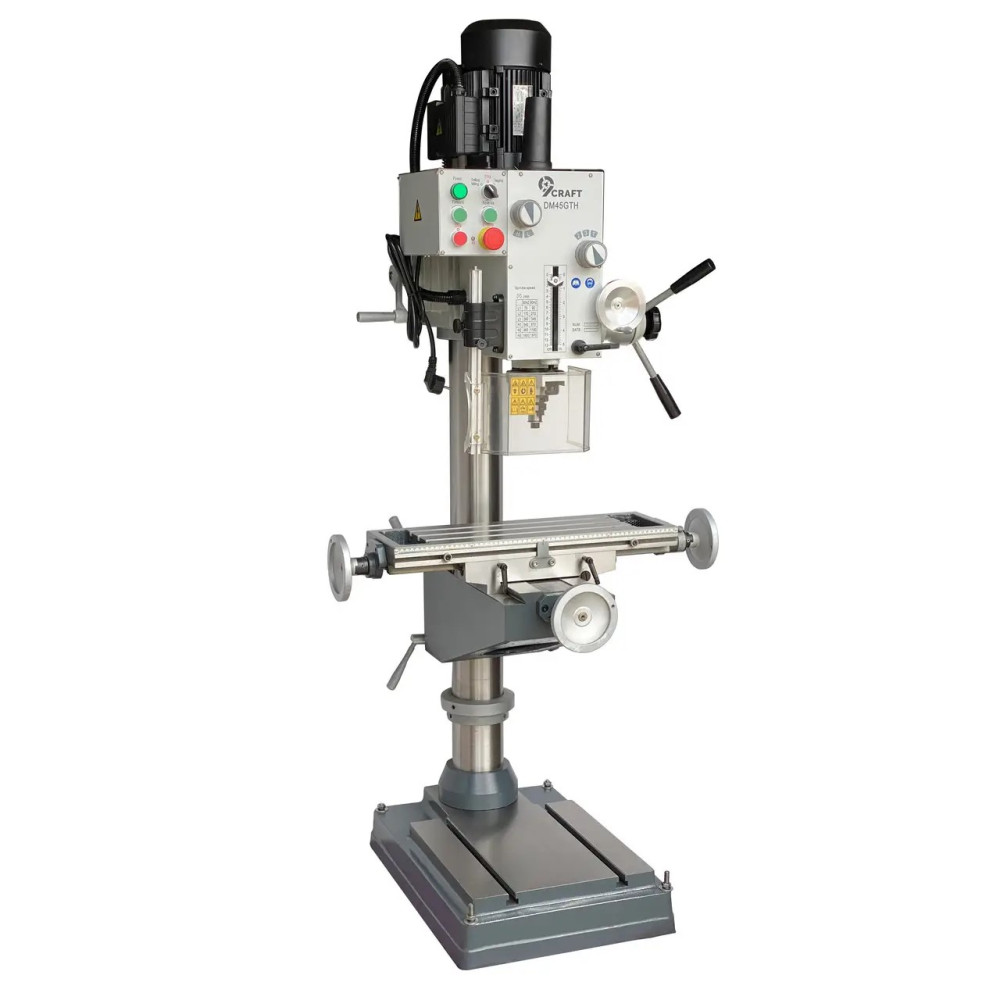

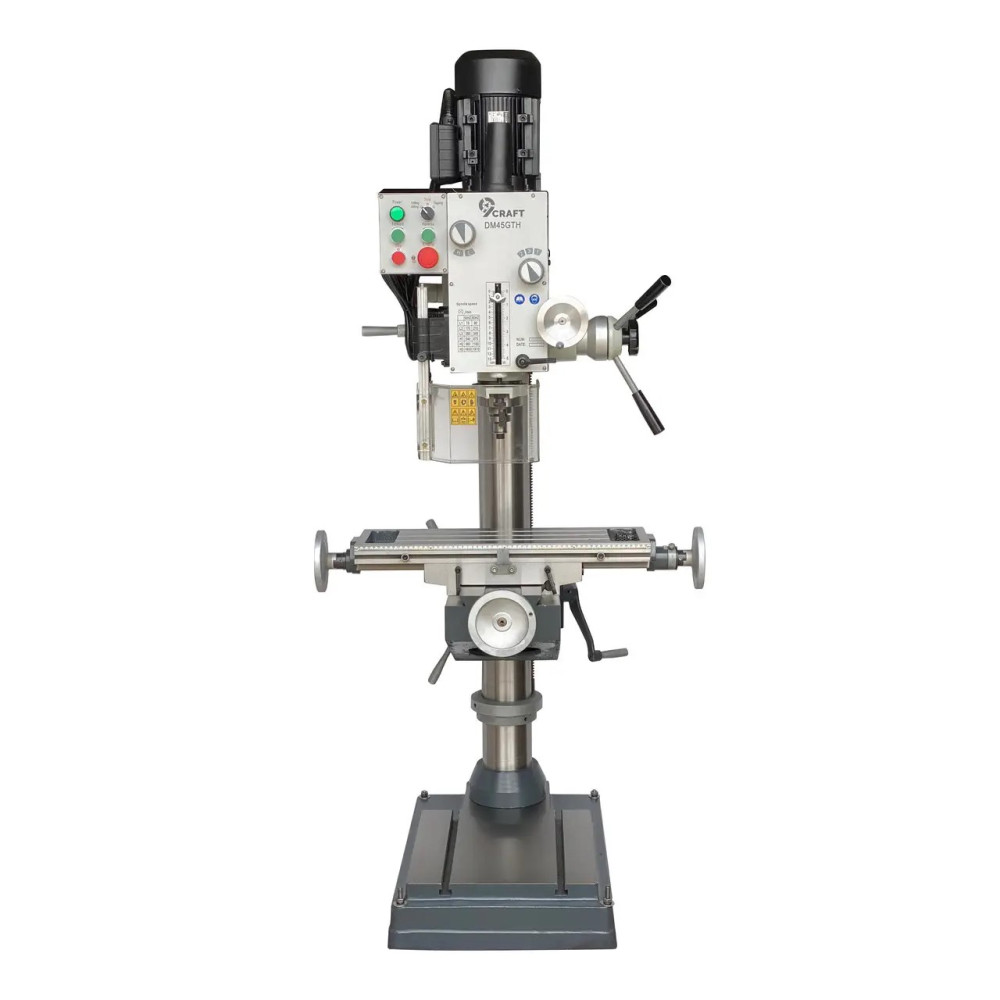

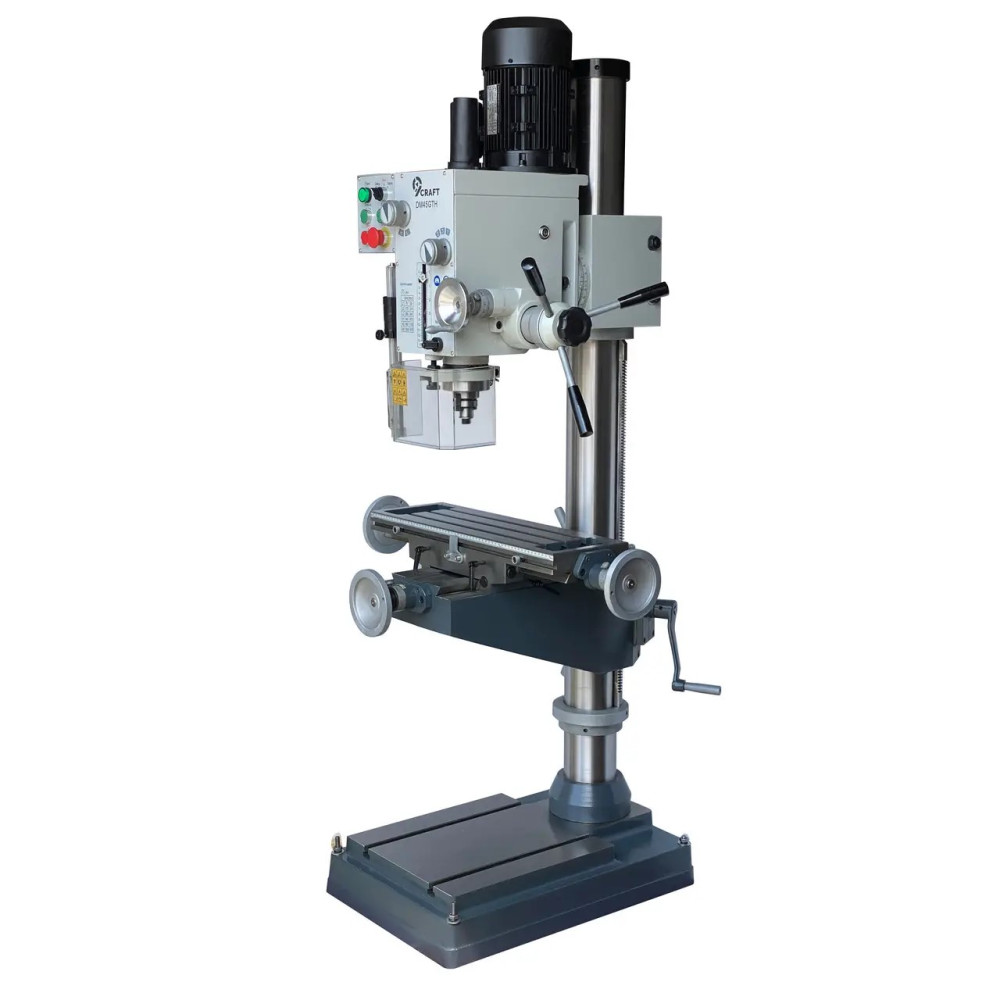

Свердлильно-фрезерний верстат 9craft DM45GTH 1500W оснащений механічною коробкою передач для зміни швидкості обертання шпинделя. Фрезерна голова і стіл закріплені на циліндричній колоні, за якою вони можуть переміщатися вгору/вниз і обертатися навколо колони. Основа має Т-пази для кріплення заготовок та оснастки. Дана модель має функцію нарізки різьб, що дозволяє значно полегшити і прискорити виробничий процес. При включенні даної функції шпиндель автоматично приводиться в рух при опусканні і змінює напрямок обертання при досягненні заданого вильоту. Масивна чавунна конструкція у поєднанні із загартованими та шліфованими напрямними типу «ластівчин хвіст» дозволяє здійснювати свердління та фрезерування з високою точністю та жорсткістю. Робочі поверхні мають шабрування. Фрезерна голова дозволяє змінювати кут нахилу шпинделя ліворуч і праворуч від 0 до 90 градусів для виконання широкого спектра завдань. Конструкція верстата дозволяє обробляти деталі нестандартних розмірів.

Додатково може оснащуватись УЦІ, Системою СОЖ, робочим світлом, пристроями автоподачі столу.

• Функція нарізки різьб

• 1 рік гарантії

• Гартовані та шліфовані напрямні

• 1500W – потужність двигуна

• Асинхронний електродвигун 220В

• Ліве/праве обертання шпинделя

• MT4 конус шпинделя

• 6 швидкостей обертання шпинделя в діапазоні 95-1420 об/хв за частоти змінного струму 50 гц.

• Аналогова індикація переміщення пінолі

• Шпиндель оснащений механізмом мікроподачі

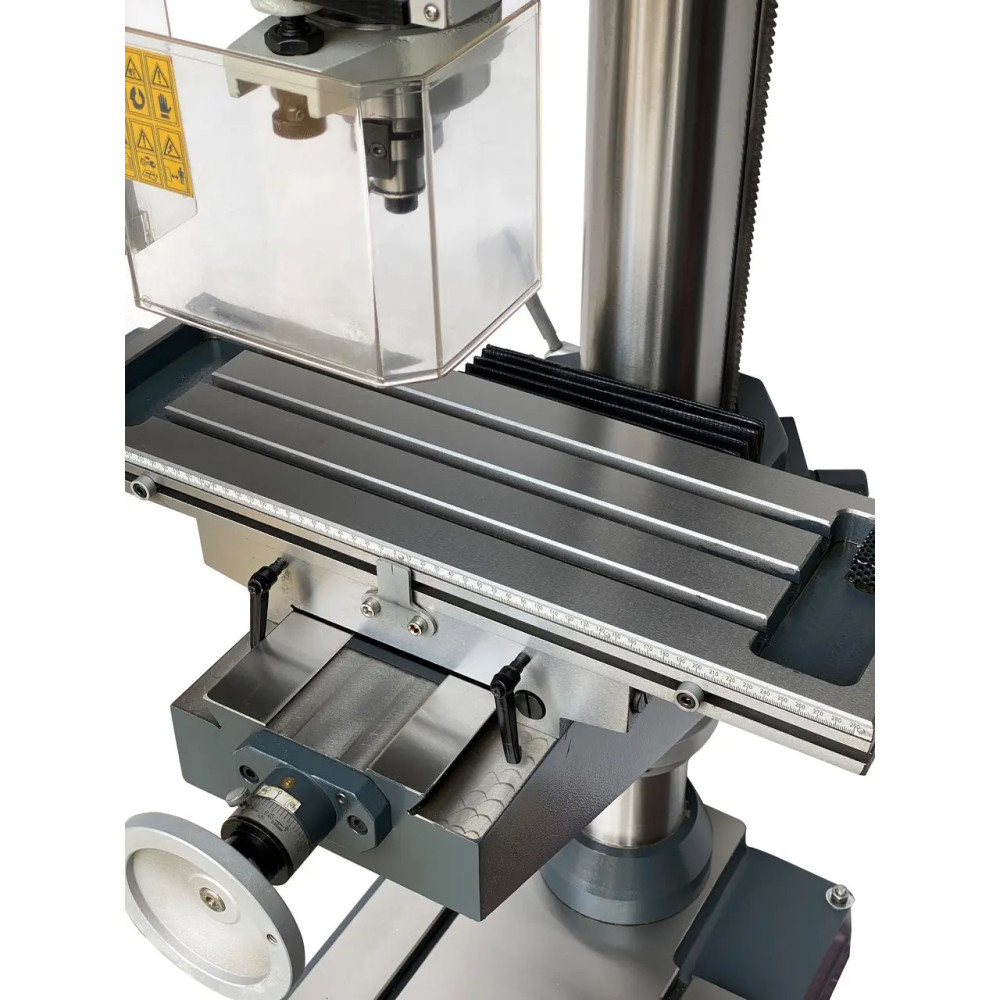

• Розмір столу 600x190 мм

• Розмір робочої зони основи 410х380 мм

• 12 мм ширина Т-пазу рухомого столу

• 14 мм ширина Т-пазу основи

• 350 мм Переміщення по осі X

• 200 мм Переміщення по осі Y

• 130 мм – хід пінолі

• 277 мм відстань від центру шпинделя до колони

• 700 мм максимальна відстань від шпинделя до столу

• 50 мм мінімальна відстань від шпинделя до столу

• 265 мм хід голови по колоні

• 580 мм хід рухомого столу по колоні

• 45 мм максимальний діаметр розсвердлювання отворів у сталі

• 32 мм максимальний діаметр обробки кінцевою фрезою

• 80 мм максимальний діаметр обробки торцевою фрезою

• +-90 градусів нахил голови

• 400/450 кг вага нетто/брутто

• Розмір упаковки 74x72x180 см

• Направляючі закриті гармошкою

Комплектація:

• Верстат у зборі

• Набір інструментів для роботи та обслуговування

• Конус патрона та свердлильний патрон

ХАРАКТЕРИСТИКИ

ОСНОВНІ

Виробник 9Craft

Країна виробник Китай

Стан Новий

Тип верстата Фрезерний верстат по металу

Кількість обертів холостого ходу 75 об/хв

Споживана потужність 1.5 кВт

Оброблюваний матеріал Металл, пластик

Кількість шпинделів 1 шт.

Потужність двигуна подачі 1.5 кВт

Кут нахилу 90 град.

Кількість швидкостей 6 шт.

Виліт шпинделя 130 мм

Хід шпинделя 700 мм

Конус шпинделя верстата 4

Діаметр фрези 80 мм

Хід пінолі 130 мм

ПАРАМЕТРИ МЕРЕЖІ

Споживаний струм 7 А

Напруга 220 В

Частота 50 GHz

ЗАГАЛЬНІ ПАРАМЕТРИ

Вага 450 кг

Довжина 600 мм

Ширина 900 мм

Висота 1900 мм

ДОДАТКОВІ ПАРАМЕТРИ

Кількість Т-образних пазів 3 шт.

Відстань між пазами 63 мм

Ширина паза 14 мм

Кількість швидкостей шпинделя 6 шт.

Довжина столу 600 мм

Ширина столу 190 мм

Максимальний діаметр свердління 45 мм

Поздовжнє переміщення столу 560 мм

Поперечне переміщення столу 230 мм
