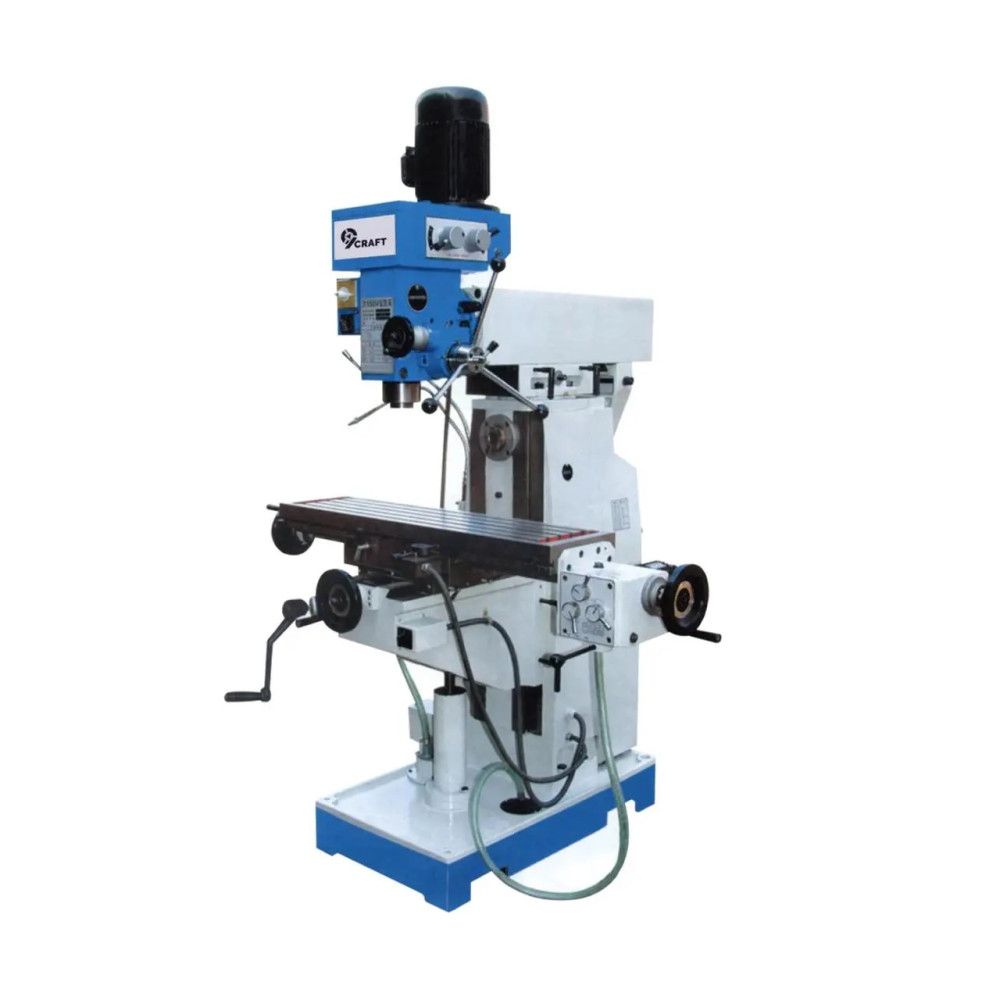

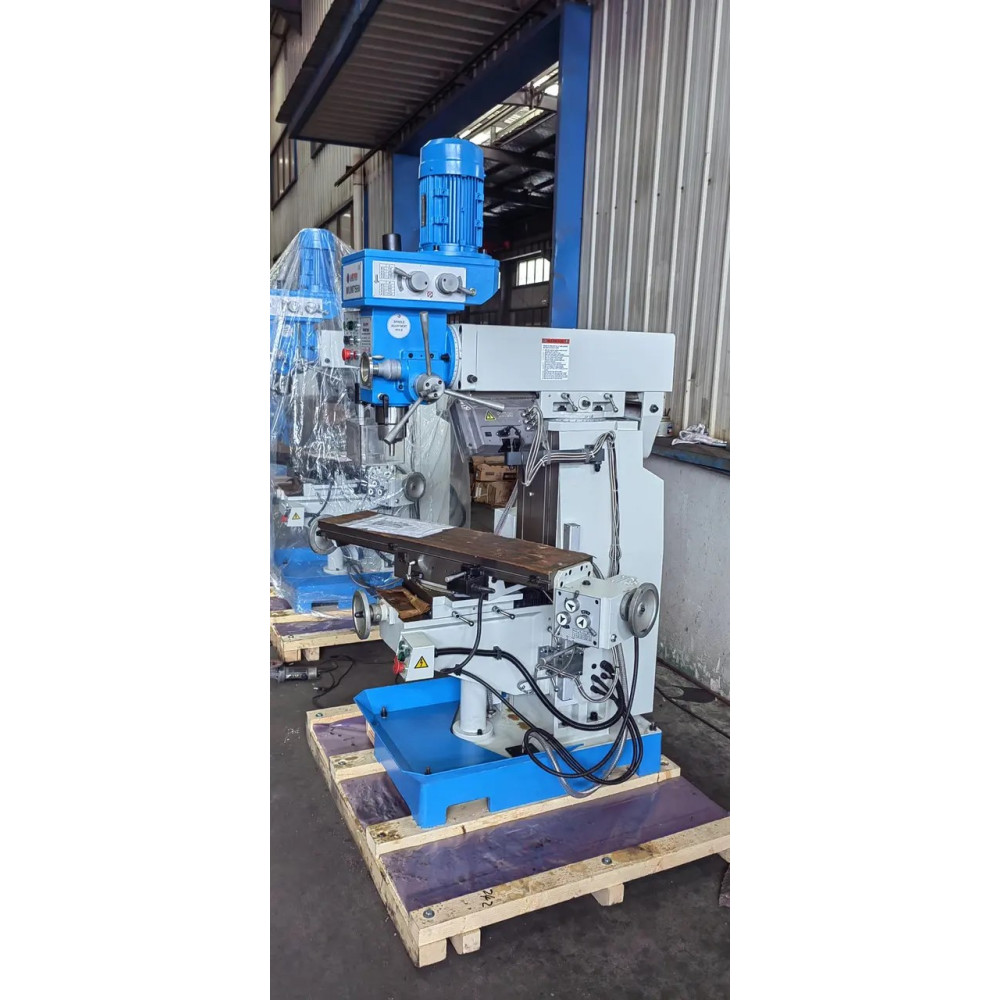

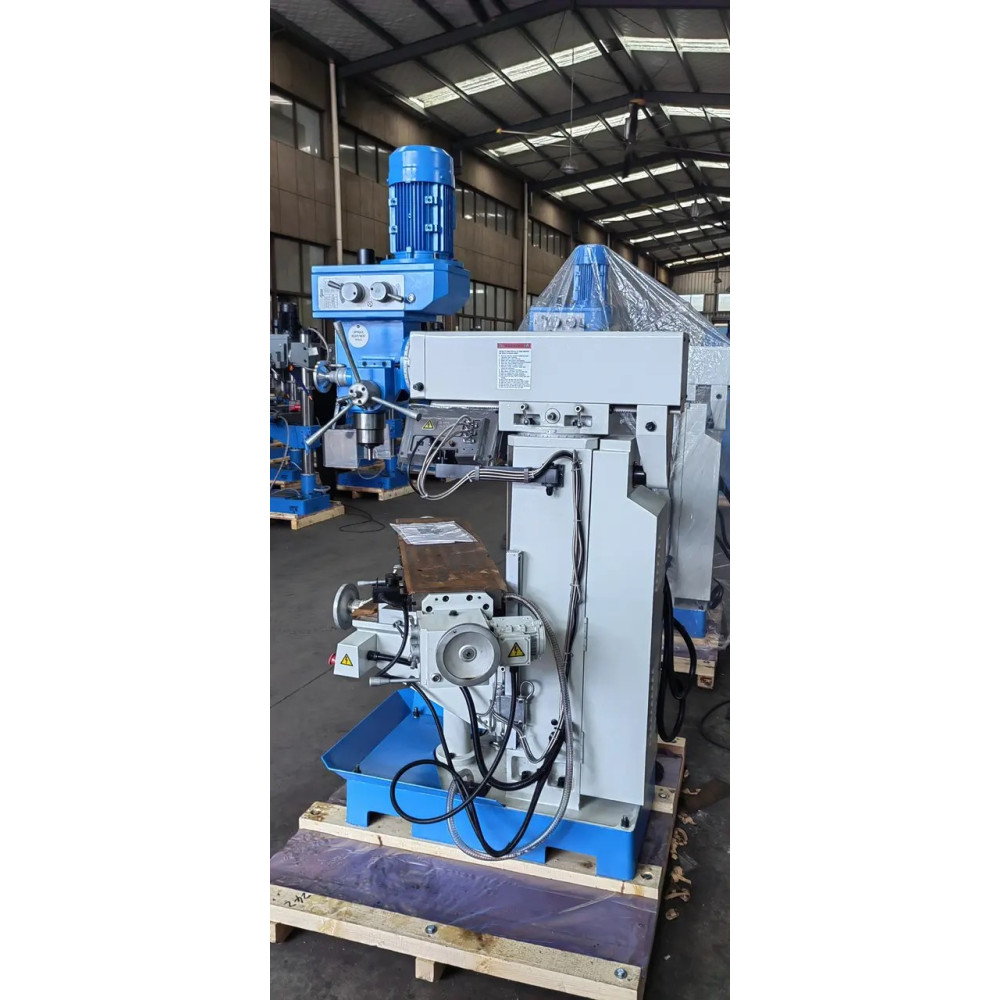

КОНСОЛЬНИЙ ГОРИЗОНТАЛЬНО/ВЕРТИКАЛЬНИЙ ФРЕЗЕРНИЙ ВЕРСТАТ 9CRAFT 7550VH

КОНСОЛЬНИЙ ГОРИЗОНТАЛЬНО/ВЕРТИКАЛЬНИЙ ФРЕЗЕРНИЙ ВЕРСТАТ 9CRAFT 7550VH

Консольний фрезерний станок 9craft 7550VH має можливість горизонтальної і вертикальної фрезерування деталей. Вертикальна фрезерна голова має можливість повороту від 0 до +-45 градусів відносно осі повороту. Стіл доступний в розмірах 800х240мм і 1000х240мм. Також на замовлення можливо оснастити даний станок функцією повороту столу. Робочий стіл має можливість автоподачі по осі Х, потужність двигуна автоподачі становить 370 ватт. Мощність двигунів для вертикальної і горизонтальної фрезеровки становить 1500 ват на кожного. Напряжение питания 380 в. Даний станок є промисловою моделлю і може використовуватись у серійному та дрібносерійному виробництві виробів із різних металів та інших матеріалів. Шпинделі вертикальної та горизонтальної фрезеровки мають 8 швидкостей обертання, які змінюються за допомогою зміни переданого числа в механічній коробці передач. Робоче світло і система подачі СОЖ входять в стандартну комплектацію.

Характеристики:

·        КМ4 конус шпинделя

·        70-420 мм – відстань від шпинделя до столу

·        115-1750 об/хв - швидкість обертання шпинделя вертикальної фрезеровки

·        60-1350 об/хв - швидкість обертання шпинделя горизонтальної фрезеровки

·        120 мм – ход шпинделя

·        50 мм – масковий діаметр сверлення при автоподачі

·        ±45° - наклон голови

·        800х240 мм – розмір стола (опція 1000х240 мм)

·        400 мм – продольный ход стола

·        230 мм – поперечний хід стола

·        350 мм – вертикальний хід стола

·        3 Т-паза стола

·        14 мм – ширина Т-паза стола

·        60 мм – відстань між Т-пазами

·        1500 ватт – потужність двигуна вертикальної фрезеровки

·        1500 ватт – потужність двигуна горизонтальної фрезеровки

·        370 ватт – потужність двигуна автоподачі по осі Х

·        40 ватт – потужність двигуна насоса СОЖ

·        12 л – Объем емкости бака СОЖ

Срок виробництва – 30 днів

Стандартна комплектація:

·        Сверлильний патрон

·        Фрезерний патрон

·        Линейка

·        Оправка

·       Переходная втулка

·        Горизонтальна фреза (22 + 27 мм)

·        Тиски 160мм

·        Гаечные ключи

·        Автоподача по осі Х

·        Система охолодження

·        Масляный поддон

·        Галогенная рабочая лампа

Додаткова комплектація:

·        ПЦІ

·        Захисний екран шпинделя

·        ЛЕЩАТА

·        Цанговий патрон і цанги

·        Автоподача по осі Y

·        Автоподача по осі Z

·        Робочий стіл збільшеного розміру

ХАРАКТЕРИСТИКИ

ОСНОВНІ

Споживана потужність 1.5 кВт

Кількість швидкостей 8 шт.

Країна виробник Китай

Кількість обертів холостого ходу 60 об/хв

Хід пінолі 130 мм

Оброблюваний матеріал Металл, пластик

Кількість шпинделів 2 шт.

Потужність двигуна подачі 0.37 кВт

Кут нахилу 90 град.

Виліт шпинделя 130 мм

Хід шпинделя 420 мм

Конус шпинделя верстата 4

Діаметр фрези 80 мм

Стан Новий

Тип верстата Фрезерний верстат по металу

ЗАГАЛЬНІ ПАРАМЕТРИ

Вага 1000 кг

Висота 1200 мм

Ширина 900 мм

Довжина 600 мм

ДОДАТКОВІ ПАРАМЕТРИ

Максимальний діаметр свердління 50 мм

Ширина столу 240 мм

Довжина столу 1000 мм

Кількість Т-образних пазів 3 шт.

Відстань між пазами 60 мм

Ширина паза 14 мм

Кількість швидкостей шпинделя 8 шт.

Поздовжнє переміщення столу 600 мм

Поперечне переміщення столу 230 мм

ПАРАМЕТРИ МЕРЕЖІ

Частота 50 GHz

Споживаний струм 14 А

Напруга 380 В
