Балансувальний прилад Балком-1 (прилад для балансування вентиляторів, шнеків, роторів тощо)

Балансувальний прилад Балком-1 (прилад для балансування вентиляторів, шнеків, роторів тощо)

Балансування ротора здійснюється у власних підшипниках та опорах без установки на балансувальний верстат;

   Порівняно з аналогічною апаратурою інших виробників пропоновані прилади мають низку істотних переваг, які характеризуються:

  • Можливістю досягнення високої якості та продуктивності балансування різних роторних механізмів за рахунок застосування оригінальних методів обробки даних з вібрації та забезпечення стабільності показань фази оборотної складової вібросигналу.

  • Простота використання та дружній інтерфейс. Для освоєння приладів потрібен мінімальний час, оскільки ідеологія їх використання та конструктивне виконання приладів орієнтовані режим «Включив – працюй».

   • Наявністю в базовому комплекті постачання приладу 2-х датчиків вібрації, що суттєво підвищує якість та продуктивність динамічного балансування роторів у власних підшипниках.

   • Нижчою (у 2 -5 разів) вартістю по відношенню до аналогічних приладів інших виробників.

Також можливе використання приладу Балком-1 як вбудовувана вимірювальна система балансувального верстата;

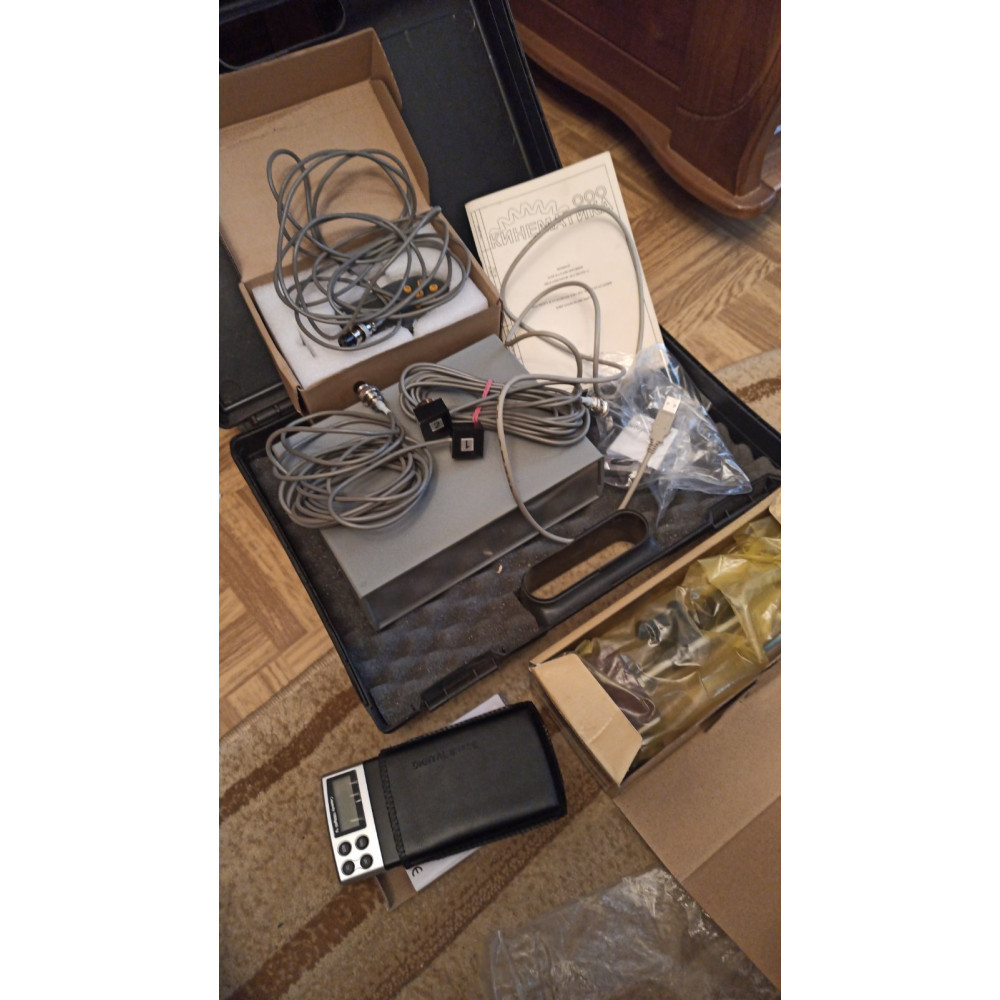

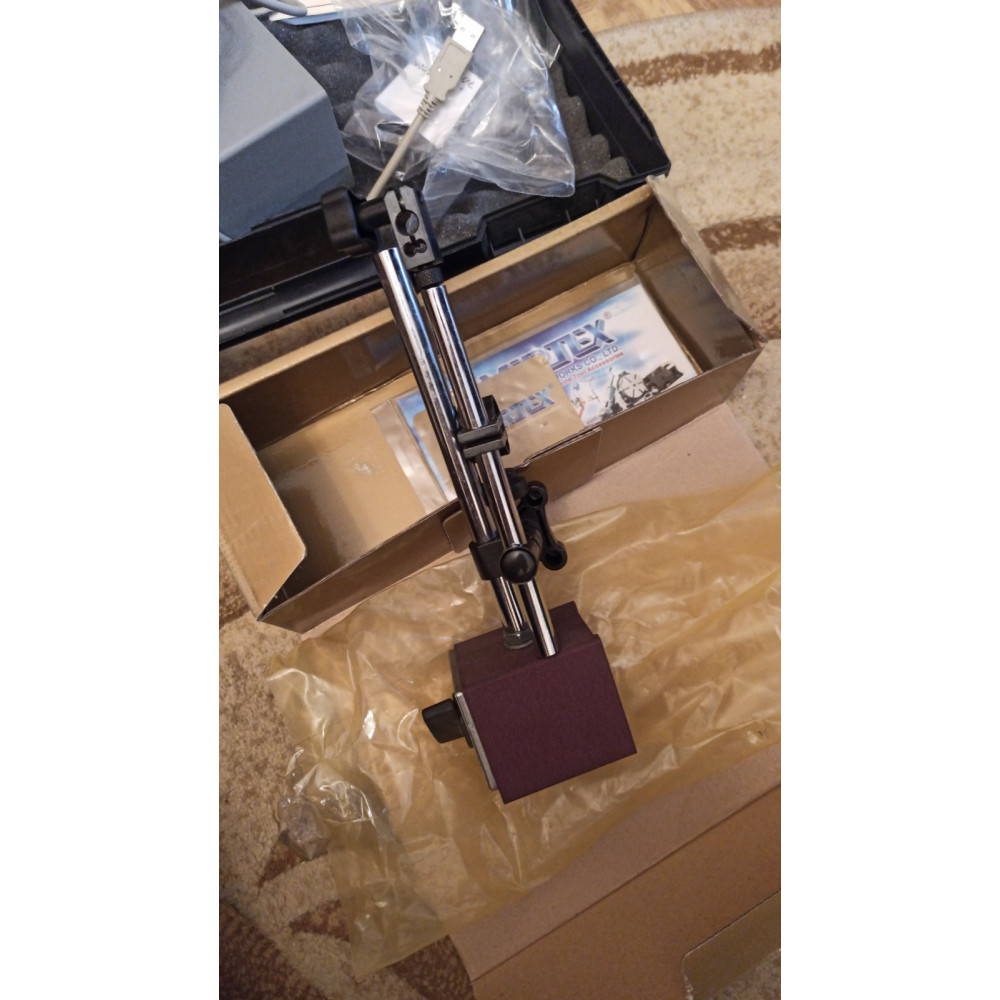

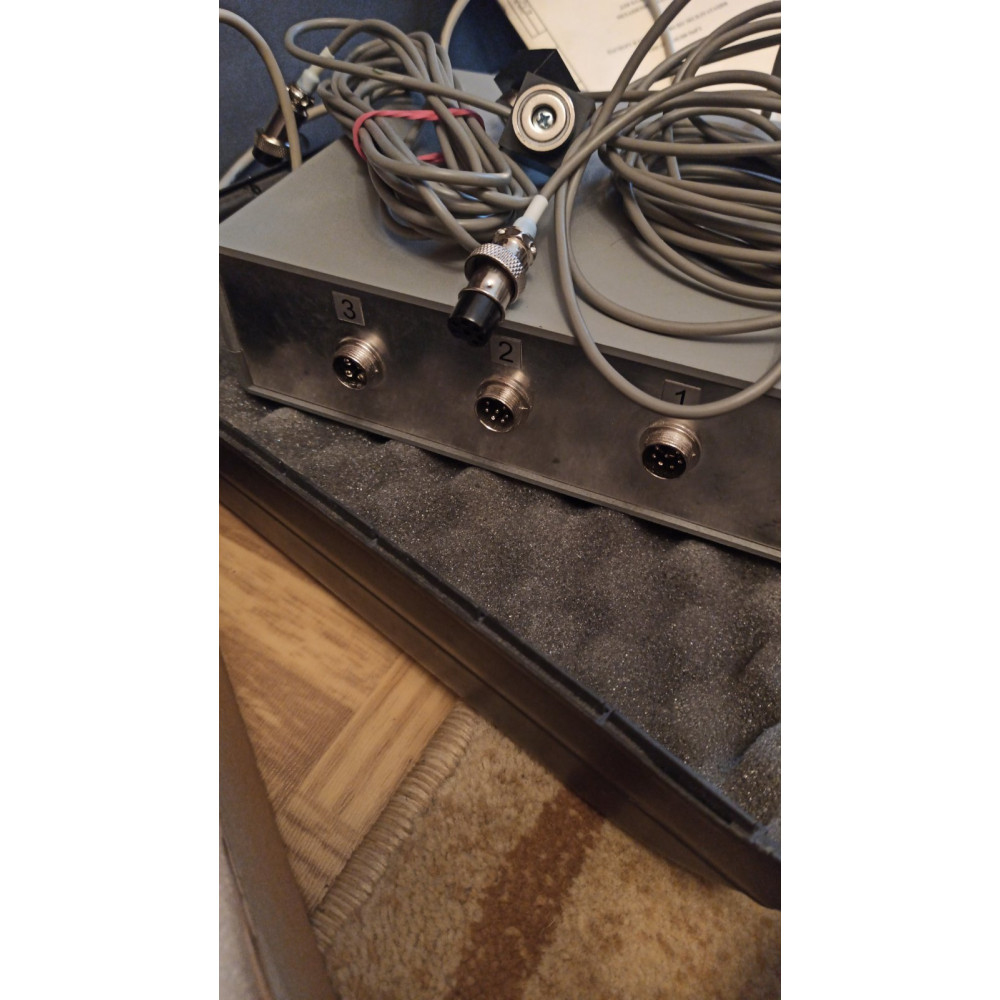

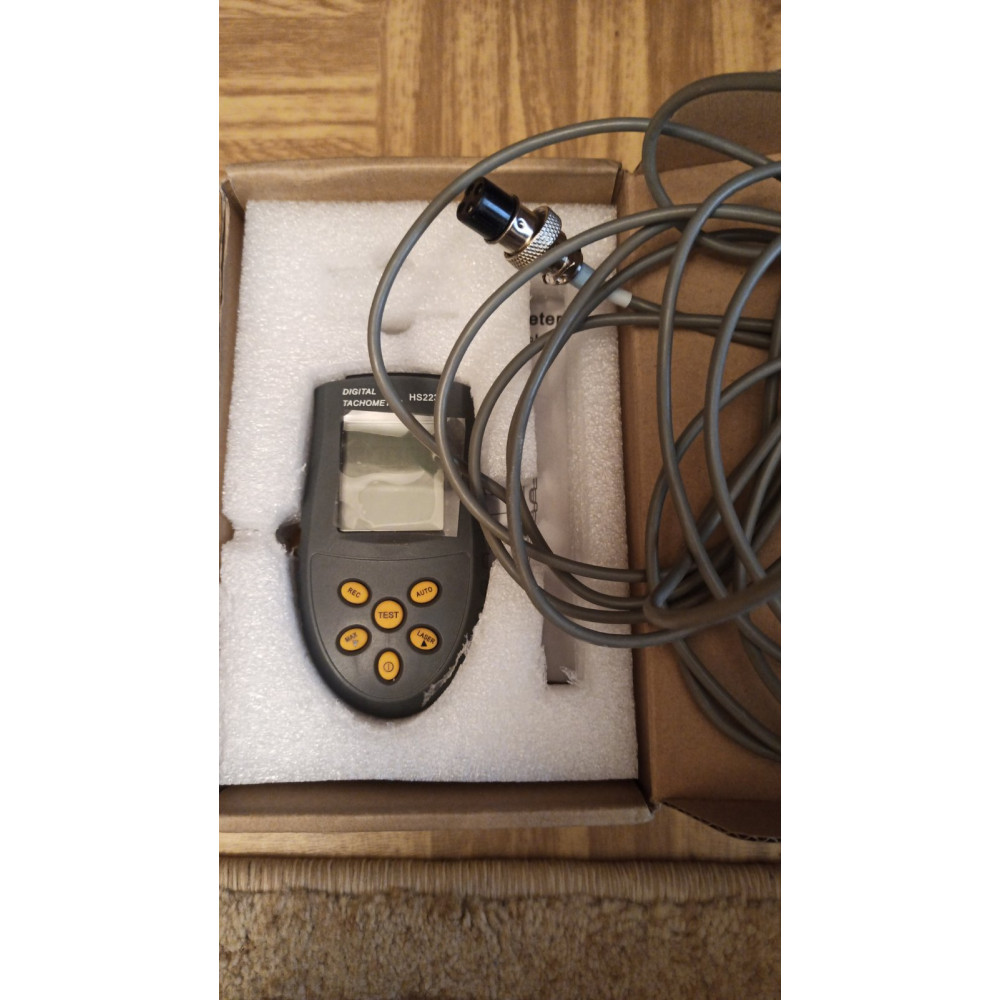

Балком-1 (балансувальний комплект №1)

1.1.Призначення приладу Балком-1

За допомогою приладу Балком-1 може здійснюватись динамічне балансування роторів у зборі (у власних підшипниках).Балансування може здійснюватися в одній або двох площинах корекції (у місцях установки датчиків вібрації, зазвичай, в районі опорних підшипників, що підтримують ротор, що балансується) . Динамічне балансування жорсткого ротора досить проводити у двох площинах корекції, при цьому зменшуються як моментна, так і статична неврівноваженість ротора.

Процес динамічного балансування за допомогою приладу Балком-1 здійснюється в три етапи (за три пуски механізму, що балансується). При першому пуску вимірюють вихідну вібрацію одночасно двох площинах корекції, в яких встановлюються датчики вібрації. При другому пуску встановлюють пробний вантаж у першу площину та проводять вимірювання величини вібрації та її фази щодо мітки, встановленої на роторі. Потім знімають пробний вантаж у першій площині, встановлюють його у другу площину та повторюють виміри. Після цього програма автоматично розраховує масу та місце (кут) установки коригувальних вантажів. Після встановлення коригувальних вантажів можна виконати контрольний пуск механізму та виміряти залишкову вібрацію. При необхідності процес балансування можна повторити, але зазвичай після одноразового балансування залишковий дисбаланс значно зменшується і буде у межах норми. У приладі є можливість запам'ятовування коефіцієнтів для конкретного ротора для того, щоб при подальшому балансуванні ротора такого ж типу, проводити її без установки пробних вантажів, т.е.е всього за 1 пуск! Це дозволяє значно підвищити продуктивність проведення технологічних операцій із динамічного балансування роторів при серійному виробництві. Таким чином, прилад Балком-1 може з успіхом застосовуватися для балансування роторів різного обладнання - для балансування димососів, роторів дробарок, балансування валів, роторів електродвигунів, крильчаток вентиляторів, балансування робочих коліс гідронасосів та іншого обладнання.

Прилад виконаний у переносному виконанні і може бути використаний при проведенні складальних, монтажних та ремонтних робіт з метою зниження динамічних навантажень, що діють на вузли підшипникові машин внаслідок неврівноваженості роторів.

1.2. Технічні характеристики Балком-1:

1.2.1. Кількість каналів вимірювання:

 - вібрації 2

 - Частоти обертання 1

1.2.2.Діапазон вимірювання середнього квадратичного значення (СКЗ) віброшвидкості, мм/сек від 0 до 50

1.2.3. Частотний діапазон вимірювання СКЗ віброшвидкості, Гц від 5(10) до 300 (1000)

1.2.4.Межі допустимої абсолютної похибки вимірювання СКЗ віброшвидкості на базовій частоті (80 Гц) та в робочому діапазоні частот, мм/сек ±(0.1 + 0.1*Vі),

де Vі - виміряне значення СКЗ віброшвидкості

1.2.5. Число площин корекції при балансуванні 1 або 2

1.2.6. Діапазон вимірювання частоти обертання, об/хв 300 – 30000

1.2.7. Діапазон вимірювання зсуву фази вібрації, кутових градусів від 0 до 360

1.2.8. Межі абсолютної похибки, що допускається, вимірювання зсуву фази вібрації, кутових градусів ± 2

1.2.9. Габаритні розміри блоку введення аналогових сигналів
